我有一部四缸的車，運行非常粗暴。我懷疑是某一個汽缸出現故障。在做任何發動機拆卸工作前，我首先想到的就是用PicoDiagnostics診斷軟件來證實我的猜測。這也是Pico汽車示波器最令人稱贊的功能。只需連接在蓄電池正負兩極，運行發動機，結果就出來了。三個汽缸運轉良好，其中一個汽缸基本上沒作功（0%）。
但究竟是哪個汽缸有問題呢？暫時不能決定。因?yàn)榇藭r(shí)只是監測蓄電池兩極的電壓波動，PicoDiagnostics軟件無法識別汽缸。通常PicoDiagnostics軟件會把結果最好的條形柱放在最左邊，然后按點火順序向右逐一排列。

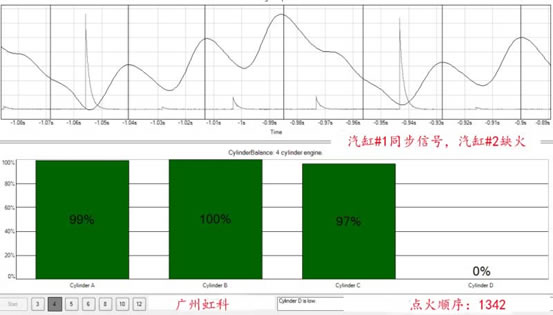

我用1缸點火信號輸入Pico汽車示波器的B通道作為同步信號，該發動機的點火順序?yàn)?-3-4-2。在汽缸平衡圖上點擊鼠標右鍵，選擇“Signal”（信號），對比可知，Cylinder A是1缸，Cylinder B是3缸，Cylinder C是4缸，Cylinder D是2缸。如下圖：
結果：2號汽缸缺火。剩下的工作就容易了。
